Werkzeugstückliste
Zweck
Werkzeugstücklisten beschreiben mögliche Konfigurationen und die aktuelle Ausprägung eines Komplettwerkzeugs. Sie werden für komplexe Werkzeuge benötigt, bei denen unterschiedliche Werkzeuge oder Komponenten je Version eingebaut sein können.
Struktur
Eine Werkzeugstückliste besteht aus Kopf und Zeilen:
- Der Kopf enthält eine kurze Beschreibung und optional eine Nummernserie für Versionen.
- Die Zeilen enthalten alle Komponenten, die potentiell Bestandteil des Komplettwerkzeugs sein können.
Werkzeugstücklisten sind einstufig. In eine Werkzeugstückliste können Sie Werkzeuge oder Artikel einfügen, aber keine weiteren Komplettwerkzeuge. Die tatsächlichen Ausprägungen werden in den Versionen verwaltet.
Werkzeugstückliste anlegen
- Öffnen Sie Werkzeug-Stückliste.
- Wählen Sie +Neu.
- Drücken Sie je nach Nummernserien-Einrichtung
Enter, oder geben Sie eine Werkzeugstücklistennummer manuell ein. - Füllen Sie den Kopf:
| Feld | Bedeutung |
|---|---|
| Beschreibung | Kurze Beschreibung der Werkzeugstückliste. |
| Versionsnummernserie | Nummernserie für neue Versionen. Bleibt das Feld leer, werden Versionscodes manuell vergeben. |

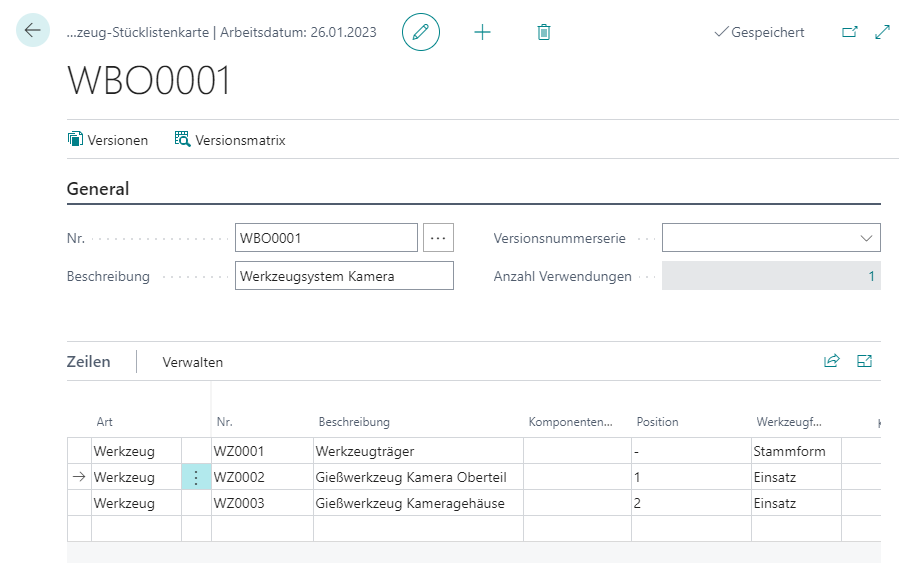

Zeilen pflegen
Die Zeilen enthalten alle Komponenten, die in ein Komplettwerkzeug eingebaut werden können. Erst in den Versionen wird festgelegt, ob eine Komponente tatsächlich eingebaut ist. Plausibilitätsprüfungen wie “nur eine Stammform” oder die Verwendung eigenständiger Werkzeuge erfolgen hier nicht.
Sie können auch Artikel wie Schrauben, Muttern oder Stifte als Komponenten führen.
| Feld | Bedeutung |
|---|---|
| Art | Gibt an, ob Nr. auf ein Werkzeug oder einen Artikel verweist. |
| Nr. | Nummer des Werkzeugs oder Artikels. |
| Beschreibung | Wird aus Werkzeug- oder Artikelkarte übernommen und kann angepasst werden. |
| Komponentenmenge | Anzahl eingebauter Artikel. Nur für Art = Artikel pflegbar. |
| Einheitencode | Wird aus Basiseinheit des Artikels oder Standzeiteinheit des Werkzeugs vorgeschlagen. Bei Werkzeugen dient das Feld als Information. |
| Position | Informative Positionsangabe. Sie wird beim Berechnen des Fertigungsauftrags übertragen. |

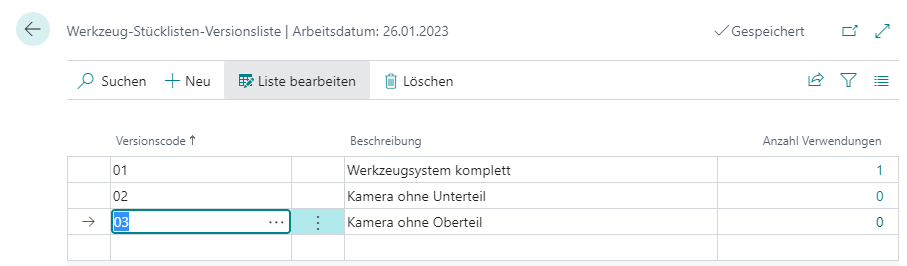

Versionen anlegen
Versionen speichern die möglichen Ausprägungen eines Komplettwerkzeugs. Bei einem neuen Komplettwerkzeug beginnen Sie meist mit einer Version. Bei Umbau, Ausbau eines Einsatzes oder Erweiterung legen Sie weitere Versionen an.
Wenn Sie in einer Werkzeugstückliste mit bestehenden Versionen eine neue Komponente ergänzen, wird diese Komponente automatisch in allen Versionen als nicht eingebaut ergänzt.
- Öffnen Sie die Werkzeugstückliste.
- Wählen Sie Versionen.
- Wählen Sie +Neu.
- Geben Sie einen Versionscode ein oder lassen Sie ihn aus der Nummernserie vergeben.
- Geben Sie eine Beschreibung ein.
- Schließen Sie die Versionsliste.
Versionen konfigurieren

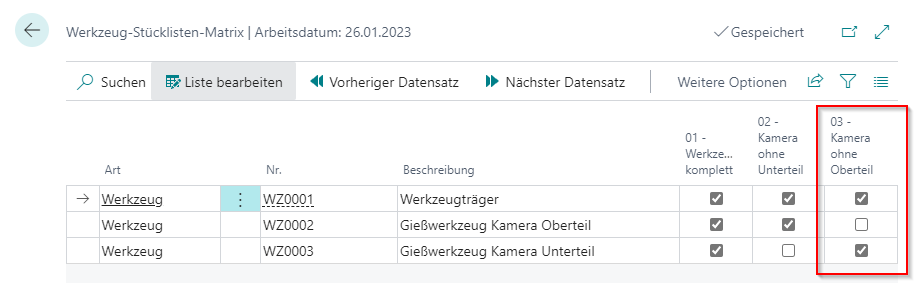

Die Versionen konfigurieren Sie in einer Matrix. Die Zeilen entsprechen den Stücklistenzeilen, die Spalten den Versionen.
- Öffnen Sie die Werkzeugstückliste.
- Wählen Sie Versionsmatrix.
- Setzen Sie je Version das Häkchen Eingebaut für die Komponenten, die in dieser Version enthalten sind.
Ergebnis
Nach der Pflege beschreibt die Werkzeugstückliste alle möglichen Komponenten. Die aktive Version am Komplettwerkzeug steuert, welche Komponenten beim Berechnen des Fertigungsauftrags tatsächlich übernommen werden.
