Werkzeuge in Fertigungsaufträgen
Zweck
Werkzeuge und Komplettwerkzeuge werden im Arbeitsplan einem Arbeitsgang zugeordnet. Beim Berechnen oder Aktualisieren eines Fertigungsauftrags werden diese Zuordnungen mit der Werkzeug-Artikel-Zuordnung abgeglichen und in den Fertigungsauftrag übernommen.
Voraussetzungen
- Der Arbeitsplan enthält mindestens einen Arbeitsgang.
- Die benötigten Werkzeuge oder Komplettwerkzeuge sind eingerichtet.
- Für gemeinsam genutzte Arbeitspläne sind passende Werkzeug-Artikel-Zuordnungen gepflegt.

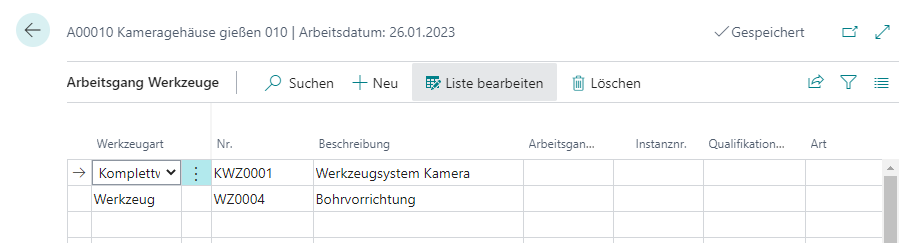

Werkzeuge am Arbeitsgang zuordnen
- Öffnen Sie den Arbeitsplan.
- Stellen Sie den Fokus auf den gewünschten Arbeitsgang.
- Wählen Sie Arbeitsgang > Werkzeuge.
- Füllen Sie die Felder.
| Feld | Bedeutung |
|---|---|
| Werkzeugart | Werkzeug, Komplettwerkzeug oder leer. Bei leerer Werkzeugart kann eine reine Beschreibungszeile ohne Werkzeugbezug gepflegt werden. |
| Nr. | Nummer des Werkzeugs oder Komplettwerkzeugs. Bei leerer Werkzeugart kann ein beliebiger Code eingegeben werden. |
| Beschreibung | Wird aus dem Werkzeug übernommen und kann angepasst werden. |
| Werkzeugfamilie | Zeigt die Werkzeugfamilie eines eingetragenen Werkzeugs. Für Komplettwerkzeuge und Beschreibungszeilen bleibt das Feld leer. |
Sie können die Werkzeugzuordnung auch dann ändern, wenn der Arbeitsplan den Status Zertifiziert hat.

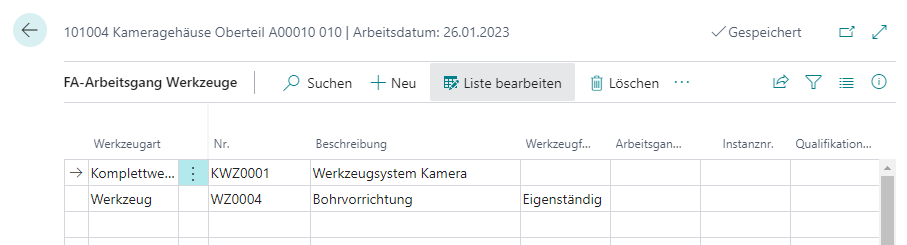

Fertigungsauftrag aktualisieren
Stellen Sie sicher, dass der zu produzierende Artikel die Beschaffungsmethode = Fertigungsauftrag hat und eine Arbeitsplannr. hinterlegt ist. Beim Aktualisieren des Fertigungsauftrags übernimmt Business Central die dem Arbeitsplan zugewiesenen Werkzeuge.
- Erstellen oder öffnen Sie den Fertigungsauftrag.
- Aktualisieren Sie den Fertigungsauftrag.
- Öffnen Sie über die Zeile den Arbeitsplan.
- Öffnen Sie dort über Zeile > Werkzeuge die übernommenen Werkzeuge.

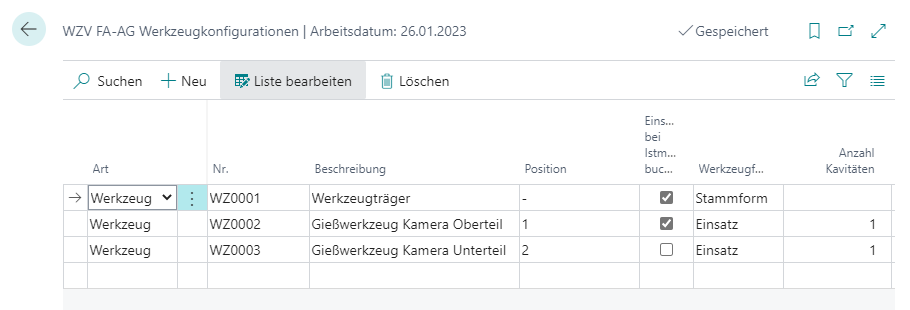

Komplettwerkzeugstruktur prüfen
Für Komplettwerkzeuge wird auch die Struktur übertragen. Öffnen Sie sie über Werkzeug Konfiguration.
Beim Berechnen führt das System diese Schritte aus:
- Es verwendet die Aktive Werkzeug-Stücklistenversion des Komplettwerkzeugs.
- Es übernimmt nur die Komponenten, die in dieser Version eingebaut sind.
- Es setzt Einsatz bei Ist-Meldung buchen, wenn die Werkzeugkomponente für den zu produzierenden Artikel eine Werkzeug-Artikel-Zuordnung besitzt oder die Komponente vom Typ Artikel ist.
Dieses Verhalten erlaubt, dass mehrere Artikel denselben Arbeitsgang und dasselbe Komplettwerkzeug verwenden. Für den jeweiligen Fertigungsauftrag wird nur die passende Werkzeugkomponente für den produzierten Artikel gebucht.
Auch Einzelwerkzeuge erhalten eine Unterstruktur. Dort ist nur das Einzelwerkzeug selbst enthalten; Einsatz bei Ist-Meldung buchen wird ebenfalls anhand der Werkzeug-Artikel-Zuordnung berechnet.
Ist-Meldung mit Werkzeugen buchen
Bei der Ist-Meldung müssen keine zusätzlichen Werkzeuginformationen eingegeben werden. Die benötigten Daten sind im Fertigungsauftrag enthalten.
Die Buchung läuft so ab:
- Das System prüft, ob der FA-Arbeitsgang Werkzeuge oder Komplettwerkzeuge enthält.
- Für jedes Werkzeug oder Komplettwerkzeug wird intern eine Werkzeug Buch.-Blattzeile erstellt.
- Die Auftragsdaten werden aus dem Fertigungsauftrag übernommen: Auftragsart, Auftragsnummer, Auftragszeilennr., Arbeitsplannr., Arbeitsplan Referenznr., Arbeitsgangnr., Arbeitsplatznr. und Lfd. Nr. des Kapazitätspostens.
- Für Werkzeuge werden Kavitäten berechnet; für Komplettwerkzeuge werden die aktiven Kavitäten der eingebauten Werkzeuge berücksichtigt.
- Die Verwendungsmenge ergibt sich aus Ist-Meldungsmenge geteilt durch die Anzahl der Kavitäten.
- Die internen Werkzeug-Buchblattzeilen werden an die Werkzeug-Buchungsfunktion übergeben.
- Bei Komplettwerkzeugen werden Komponenten mit Einsatz bei Istmeldung buchen zusätzlich als eigene Werkzeugposten der Postenart Verwendung gebucht.
Ergebnis
Werkzeuge und Komplettwerkzeuge werden aus dem Arbeitsplan in den Fertigungsauftrag übernommen und bei der Ist-Meldung automatisch historisiert. Dadurch bleibt nachvollziehbar, welche Werkzeuge in welchem Fertigungsschritt verwendet wurden.
