Werkzeuge
Zweck
Werkzeuge sind eigenständige Einheiten innerhalb der Werkzeugverwaltung. Sie können als allein einsatzfähiges Werkzeug, als Einsatz oder als Stammform geführt werden. Über Werkzeuggruppen, Standzeit, Standort, Kavitäten und Werkzeug-Artikel-Zuordnungen werden Werkzeuge für Arbeitsgänge und Fertigungsaufträge vorbereitet.
Empfohlene Einrichtungsdaten
Bevor Sie Werkzeuge anlegen, sollten diese Daten vorhanden sein:
| Daten | Bedeutung |
|---|---|
| Werkzeuggruppen | Klassifizieren Werkzeuge und erleichtern Suchen und Filtern. |
| Dimensionen | Können als Vorgabedimensionen an Werkzeugen hinterlegt werden. |
| Produktion Einrichtung | Enthält Nummernserie für Werkzeuge, wenn Werkzeugnummern automatisch vergeben werden sollen. |
Werkzeug anlegen
- Öffnen Sie Werkzeugübersicht.
- Wählen Sie +Neu.
- Drücken Sie je nach Nummernserien-Einrichtung

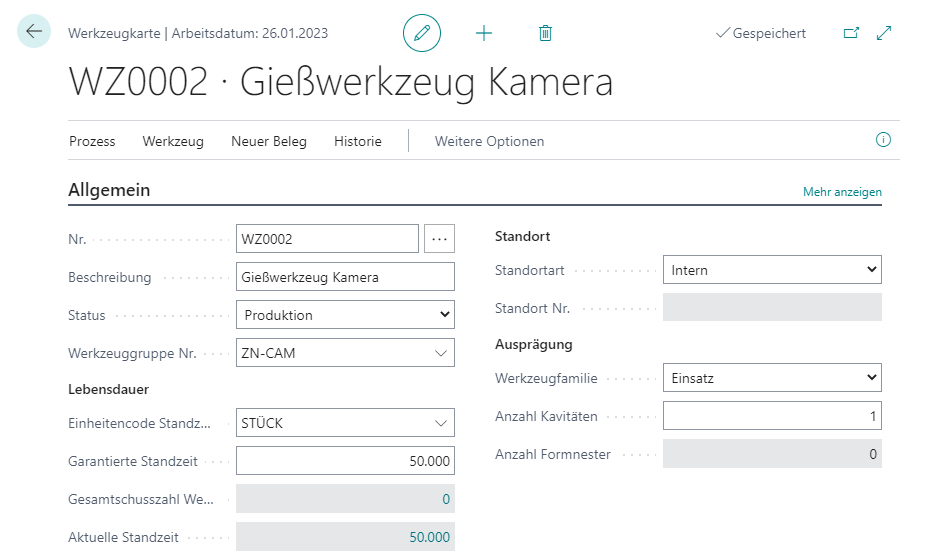

Enter, um automatisch eine Werkzeugnummer zu erhalten, oder geben Sie eine Nummer manuell ein. - Füllen Sie die Werkzeugkarte.
Wichtige Felder
| Feld | Bedeutung |
|---|---|
| Beschreibung | Kurze Beschreibung des Werkzeugs. Sie wird zum Beispiel in Reparaturaufträge übernommen. |
| Status | Mögliche Status sind Entwicklung, Probenahme, Produktion, Instandhaltung/Wartung und Gesperrt. Wird ein Werkzeug im Fertigungsauftrag eingesetzt und hat es nicht Probenahme oder Produktion, wird eine Statuswarnung angezeigt. |
| Werkzeuggruppe Nr. | Ordnet das Werkzeug einer Gruppe zu. Diese Gruppe kann für Suche und Filter verwendet werden. |
| Einheitencode Standzeit | Einheit, in der die Standzeit geführt wird, zum Beispiel Stück bei einem Gießwerkzeug. |
| Garantierte Standzeit | Herstellerangabe zur garantierten Standzeit. Das Feld dient als Information. |
| Standortart | Zeigt, ob das Werkzeug intern, beim Debitor oder beim Kreditor liegt. |
| Standort Nr. | Standortcode, Debitor oder Kreditor, abhängig von der Standortart. |
| Werkzeugfamilie | Legt fest, ob das Werkzeug Eigenständig, Einsatz oder Stammform ist. |
| Anzahl Kavitäten | Für Eigenständig oder Einsatz. Gibt an, wie viele Erzeugnisse je Schuss oder Herstellungsschritt gefertigt werden. |
| Anzahl Formnester | Für Stammform. Gibt an, wie viele Einsätze in die Stammform eingebaut werden können. |
Werkzeugfamilie einordnen
- Eigenständig bedeutet, dass das Werkzeug allein einsatzfähig ist.
- Einsatz bedeutet, dass das Werkzeug nur verwendet werden kann, wenn es in eine Stammform eingebaut ist.
- Stammform bedeutet, dass das Werkzeug Einsätze aufnehmen kann.
Diese Einordnung ist wichtig, weil sie steuert, ob Kavitäten oder Formnester gepflegt werden und wie Werkzeuge später in Komplettwerkzeugen und Fertigungsaufträgen wirken.
Werkzeug-Artikel-Zuordnung nutzen
Arbeitspläne sind nicht zwingend eindeutig einem Artikel zugeordnet. Mehrere Artikel können denselben Arbeitsplan und denselben Arbeitsgang verwenden. In solchen Fällen ist ohne zusätzliche Zuordnung nicht eindeutig, welches Werkzeug zu welchem Artikel gehört.
Die Werkzeug-Artikel-Zuordnung stellt die eindeutige Beziehung zwischen Werkzeug und zu bearbeitendem Artikel her. Beim Berechnen eines Fertigungsauftrags wird diese Zuordnung verwendet, um passende Werkzeuge oder Werkzeugkomponenten für den produzierten Artikel zu markieren.
Sie können die Werkzeug-Artikel-Zuordnung öffnen über:
- die Suche nach Werkzeug-Artikel-Zuordnungen,
- die Werkzeugkarte über Zugehörig > Werkzeug > Werkzeug-Artikel-Zuordnungen,
- die Artikelkarte über Zugehörig > Artikel > Werkzeug-Artikel-Zuordnungen.
Hinweise:
- Werkzeugnummer und Artikelnummer dürfen nicht leer sein.
- Die Kombination aus Werkzeugnummer, Artikelnummer und Variantencode muss eindeutig sein.
Ergebnis
Nach der Pflege ist das Werkzeug als eigenständiges Werkzeug, Einsatz oder Stammform eindeutig beschrieben. Über Werkzeuggruppen, Standzeit, Kavitäten und Werkzeug-Artikel-Zuordnung kann es in Arbeitsgängen, Komplettwerkzeugen, Fertigungsaufträgen, Buchungen und Reparaturen verwendet werden.
